JKLYJ JKLGYJ低壓電力電纜
一.JKLYJ JKLGYJ低壓電力電纜使用特性
1、鋼芯鋁絞線***高允許工作溫度不超過80℃。
2、敷設溫度應不低于-20℃。
3、導線允許彎曲半徑為電纜外徑的12倍。
二.JKLYJ JKLGYJ低壓電力電纜用途：
JKLYJ JKLGYJ低壓電力電纜適用于架空輸電線路。鋼芯鋁絞線，鋼芯有較高的機械強度，鋁有較高的導電率(電阻系數較小)，和較小的比重。鋼芯鋁絞線綜合了這些優點，適用于大功率，高電壓，遠距離的電力傳輸。
1KV絕緣架空線交聯聚乙烯絕緣架空電纜執行標準：
GB/T12527-2008。
三.JKLYJ JKLGYJ低壓電力電纜使用條件：
導體的***高長期允許工作溫度為90℃。
敷設溫度不低于-20℃。
短路時（***長持續時間不超過5s）導體的***高溫度應不大于250℃。
四.JKLYJ JKLGYJ低壓電力電纜電氣性能：
1KV絕緣架空線技術參數：
芯數 | 型號 | 平方 | mm | kg/km | A |
規格 | 電纜外徑 | 理論重量 | 載流量 | ||
1芯 | JKLYJ | 10 | 6.5 | 43.61 | 68 |
16 | 8 | 63.63 | 93 | ||
25 | 9.4 | 92.34 | 125 | ||
35 | 11 | 127.38 | 150 | ||
50 | 12.3 | 175.46 | 185 | ||
70 | 14.1 | 238.18 | 235 | ||
95 | 16.5 | 322.69 | 295 | ||
120 | 18.1 | 393.82 | 345 | ||
150 | 20.2 | 490.33 | 395 | ||
185 | 22.5 | 611.73 | 460 | ||
240 | 25.6 | 772.48 | 550 | ||
1芯 | JKLGYJ | 10/2 | 11 | 119.25 | 68 |
16/3 | 11.9 | 150.01 | 93 | ||
25/4 | 13.3 | 200.48 | 125 | ||
35/6 | 14.4 | 248.96 | 150 | ||
50/8 | 15.8 | 315.82 | 185 | ||
70/10 | 17.5 | 410.93 | 235 | ||
95/15 | 19.5 | 531.45 | 295 | ||
120/20 | 21.2 | 649.29 | 345 | ||
150/25 | 22.4 | 722.98 | 395 | ||
185/30 | 24.5 | 896.67 | 460 | ||
240/40 | 27.1 | 1133.48 | 550 |

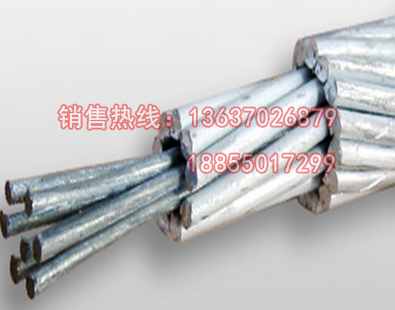

LGJ鋼芯鋁絞線規格型號，載流量表
標準截面鋁/鋼 | 結構（根數/直徑） | 外徑 | 20℃時直流電阻不大于 | 計算拉斷力 | 計算重量 | 交貨長度 | 連續載流量 | |
鋁 | 鋼 | |||||||
10/2 | 6/1.50 | 1/1.50 | 4.50 | 2.706 | 4120 | 42.9 | 3000 | 87 |
16/3 | 6/1.85 | 1/1.85 | 5.55 | 1.799 | 6130 | 65.2 | 3000 | 110 |
25/4 | 6/2.32 | 1/2.32 | 6.96 | 1.131 | 9290 | 102.6 | 3000 | 125 |
35/6 | 6/2.72 | 1/2.72 | 8.16 | 0.8230 | 12630 | 141.0 | 3000 | 145 |
50/8 | 6/3.20 | 1/3.20 | 9.60 | 0.5946 | 16870 | 195.1 | 2000 | 212 |
50/30 | 12/2.32 | 7/2.30 | 11.60 | 0.5692 | 42620 | 372.0 | 2000 | 250 |
70/10 | 6/3.80 | 1/3.80 | 11.40 | 0.4217 | 23390 | 275.2 | 2000 | 255 |
70/40 | 12/2.72 | 7/2.72 | 13.60 | 0.4141 | 58300 | 511.3 | 2000 | 340 |
95/15 | 26/2.15 | 7/1.67 | 13.61 | 0.3058 | 35000 | 380.8 | 2000 | 350 |
95/20 | 7/4.16 | 7/1.85 | 13.87 | 0.3019 | 37200 | 408.9 | 2000 | 360 |
95/55 | 12/3.20 | 7/3.20 | 16.00 | 0.2992 | 78110 | 707.7 | 2000 | 420 |
120/7 | 18/2.90 | 1/2.90 | 14.50 | 0.2422 | 27570 | 379.0 | 2000 | 380 |
120/20 | 26/2.32 | 7/1.85 | 15.07 | 0.2496 | 41000 | 466.8 | 2000 | 390 |
120/25 | 7/4.72 | 7/2.10 | 15.74 | 0.2345 | 47880 | 526.6 | 2000 | 400 |
120/70 | 12/3.60 | 7/3.60 | 18.00 | 0.2364 | 89370 | 895.6 | 2000 | 505 |
150/8 | 18/3.20 | 1/3.20 | 16.00 | 0.1989 | 32860 | 461.4 | 2000 | 442 |
150/20 | 24/2.78 | 7/1.85 | 16.67 | 0.1980 | 46630 | 549.4 | 2000 | 450 |
150/25 | 26/2.70 | 7/2.10 | 17.10 | 0.1939 | 54110 | 601.0 | 2000 | 470 |
150/35 | 30/2.5 | 7/2.50 | 17.50 | 0.1962 | 65020 | 676.2 | 2000 | 500 |
185/10 | 18/3.60 | 1/3.60 | 18.00 | 0.1572 | 40880 | 584.0 | 2000 | 497 |
185/25 | 24/3.15 | 7/2.10 | 18.90 | 0.1542 | 59420 | 706.1 | 2000 | 525 |
185/35 | 26/2.98 | 7/2.32 | 18.88 | 0.1592 | 64320 | 732.6 | 2000 | 525 |
185/45 | 30/2.80 | 7/2.80 | 19.6 | 0.1264 | 80190 | 848.2 | 2000 | 522 |
210/10 | 18/3.80 | 1/3.80 | 19.00 | 0.1411 | 45140 | 650.7 | 2000 | 523 |
210/25 | 34/3.33 | 7/2.22 | 19.98 | 0.1380 | 65990 | 789.1 | 2000 | 560 |
210/35 | 26/3.22 | 7/2.50 | 20.38 | 0.1363 | 74250 | 853.9 | 2000 | 590 |
210/50 | 30/2.98 | 7/2.98 | 20.86 | 0.1381 | 90830 | 906.8 | 2000 | 600 |
240/30 | 24/3.60 | 7/2.40 | 21.60 | 0.1181 | 75620 | 922.2 | 2000 | 610 |
240/40 | 26/3.42 | 7/2.66 | 21.66 | 0.1209 | 83370 | 964.3 | 2000 | 610 |
240/50 | 30/3.20 | 7/3.20 | 22.40 | 0.1189 | 102100 | 1108 | 2000 | 640 |
300/15 | 40/3.00 | 7/1.67 | 23.01 | 0.09724 | 68060 | 939.8 | 2000 | 650 |
300/20 | 45/2.93 | 7/1.95 | 23.43 | 0.09520 | 75680 | 1002 | 2000 | 655 |
300/25 | 48/2.85 | 7/7.22 | 27.76 | 0.09433 | 83410 | 1058 | 2000 | 690 |
300/40 | 24/3.99 | 7/2.66 | 23.94 | 0.09614 | 92220 | 1133 | 2000 | 705 |
300/50 | 26/3.83 | 7/2.98 | 24.26 | 0.09636 | 103400 | 1210 | 2000 | 725 |
300/70 | 30/3.60 | 7/3.60 | 25.20 | 0.09463 | 128000 | 1402 | 1200 | 740 |
400/20 | 42/3.51 | 7/1.95 | 26.91 | 0.07104 | 88850 | 1286 | 1500 | 800 |
400/25 | 45/3.33 | 7/2.22 | 26.64 | 0.07370 | 95940 | 1295 | 1500 | 800 |
400/35 | 48/3.22 | 7/2.50 | 26.82 | 0.07389 | 103900 | 1349 | 1500 | 810 |
400/50 | 54/3.07 | 7/3.07 | 27.63 | 0.07232 | 123400 | 1511 | 1500 | 815 |
400/65 | 26/4.22 | 7/3.44 | 28.00 | 0.07326 | 135200 | 1611 | 1500 | 850 |
400/95 | 30/4.16 | 19/2.32 | 29.14 | 0.07087 | 171300 | 1860 | 1500 | 873 |
