- 產品名稱：DJF46VP耐高溫計算機電纜
- 添加時間：2018-05-05 10:28:09
- 推薦度：

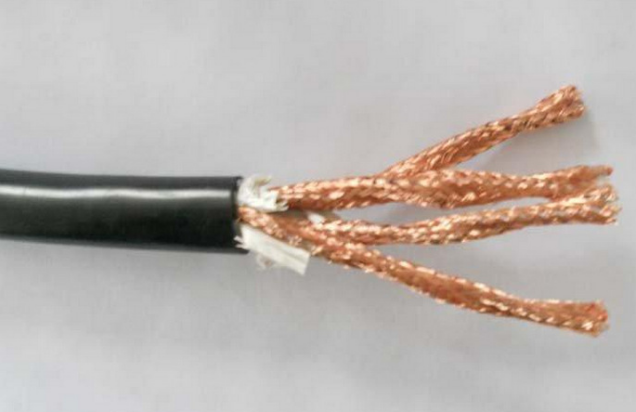

DJF46VP耐高溫計算機電纜
DJF46VP耐高溫計算機電纜適用于額定電壓U0/U 300/500V電力、冶金、石化等行業具有耐高低溫、耐腐蝕以及對防油、酸堿等有特殊要求場合，以電子計算機為主的自動控制系統、計算機集散控制系統、自動化控制系統作控制線及檢測用儀器儀表用電纜。
DJF46VP耐高溫計算機電纜使用特性：
1、交流額定電壓U0/U 300／500V
2、***高工作溫度
聚全氟乙丙烯(F46)絕緣不超過200℃
可溶性聚四氟乙烯(PFA)絕緣不超過260℃
硅橡膠絕緣不超過1800℃
3、***低環境溫度
聚氯乙烯護套
固定敷設不低于－40℃
非固定敷設不低于－15℃
4、電纜安裝敷設溫度：聚氯乙烯護套不低于0℃
氟塑料及硅橡膠護套不低于－25℃
5、DJF46VP耐高溫計算機電纜允許彎曲半徑
非鎧裝電纜***小為電纜外徑的6倍
銅帶屏蔽或鎧裝電纜***小為電纜外徑的12倍
型號及名稱:
序號 | 型號 | 名稱 |
1 | DJFFP | F46氟塑料絕緣和護套銅絲編織總屏蔽耐高溫防腐計算機電纜 |
2 | DJFFP22 | F46氟塑料絕緣和護套鋼帶鎧裝銅絲編織總屏蔽耐高溫防腐計算機電纜 |
3 | DJFFP32 | F46氟塑料絕緣和護套細鋼絲鎧裝銅絲編織總屏蔽耐高溫防腐計算機電纜 |
4 | DJFFRP | F46氟塑料絕緣和護套軟芯銅絲編織總屏蔽耐高溫防腐計算機電纜 |
5 | DJFFRP22 | F46氟塑料絕緣和護套鋼帶鎧裝軟芯銅絲編織總屏蔽耐高溫防腐計算機電纜 |
6 | DJFFRP32 | F46氟塑料絕緣和護套細鋼絲鎧裝軟芯耐高溫銅絲編織總屏蔽防腐計算機電纜 |
7 | DJFPFP | F46氟塑料絕緣和護套細鋼絲鎧裝銅絲編織分屏蔽和總屏蔽耐高溫防腐計算機電纜 |
8 | DJFPFP22 | F46氟塑料絕緣和護套鋼帶鎧裝軟芯銅絲編織分屏蔽和總屏蔽耐高溫防腐計算機電纜 |
9 | DJFPFRP | F46氟塑料絕緣和護套細鋼絲鎧裝銅絲編織分屏蔽和總屏蔽軟芯耐高溫防腐控制電纜 |
10 | DJFPFRP22 | F46氟塑料絕緣和護套鋼帶鎧裝軟芯銅絲編織總屏蔽軟芯耐高溫防腐計算機電纜 |
11 | DJFPF | F46氟塑料絕緣和護套細鋼絲鎧裝銅絲編織分屏蔽耐高溫防腐計算機電纜 |
12 | DJFPF22 | F46氟塑料絕緣和護套鋼帶鎧裝軟芯銅絲編織分屏蔽耐高溫防腐計算機電纜 |
13 | DJFVP | F46氟塑料絕緣105℃阻燃聚氯乙烯護套銅絲編織總屏蔽耐高溫防腐計算機電纜 |
14 | DJFVP22 | F46氟塑料絕緣105℃阻燃聚氯乙烯護套銅絲編織總屏蔽鎧裝耐高溫防腐計算機電纜 |
15 | DJFVP32 | F46氟塑料絕緣105℃阻燃聚氯乙烯護套銅絲編織總屏蔽細鋼絲鎧裝耐高溫防腐計算機電纜 |
16 | DJFPVP | F46氟塑料絕緣105℃阻燃聚氯乙烯護套銅絲編織分屏蔽和總屏蔽耐高溫防腐計算機電纜 |
17 | DJFPVP22 | F46氟塑料絕緣105℃阻燃聚氯乙烯護套銅絲編織分屏蔽和總屏蔽鎧裝耐高溫防腐計算機電纜 |
18 | DJFPVP32 | 氟塑料絕緣105℃聚氯乙烯護套銅絲編織分屏蔽和總屏蔽細鋼絲鎧裝耐高溫防腐計算機電纜 |
19 | DJFPV | F46氟塑料絕緣105℃阻燃聚氯乙烯護套銅絲編織分屏蔽耐高溫防腐計算機電纜 |
20 | DJFPV22 | F46氟塑料絕緣105℃阻燃聚氯乙烯護套銅絲編織分屏蔽鎧裝耐高溫防腐計算機電纜 |
21 | DJFPV32 | 氟塑料絕緣105℃聚氯乙烯護套銅絲編織分屏蔽細鋼絲鎧裝耐高溫防腐計算機電纜 |
主要技術指標：
項目 | 技術指標 | |||||||||||||||
導體 | 截面（mm2） | 0.5 | 0.75 | 1.0 | 1.5 | 2.5 | 4.0 | 6.0 | ||||||||
導體 | 不鍍錫 | 鍍錫 | 不鍍錫 | 鍍錫 | 不鍍錫 | 鍍錫 | 不鍍錫 | 鍍錫 | 不鍍錫 | 鍍錫 | 不鍍錫 | 鍍錫 | 不鍍錫 | 鍍錫 | ||
導體種類 | AB類 | 36.0 | 36.7 | 24.5 | 24.8 | 18.1 | 18.2 | 12.1 | 12.2 | 7.41 | 7.56 | 4.61 | 4.70 | 3.08 | 3.11 | |
R類 | 39.0 | 40.1 | 26.0 | 26.7 | 19.5 | 20.0 | 13.3 | 13.7 | 7.98 | 8.21 | 4.95 | 5.09 | 3.30 | 3.39 | ||
試驗電壓 | 2500V/1min | |||||||||||||||
絕緣電阻 | 20℃R≥500MΩ.km | |||||||||||||||
阻燃性 | 高于C級 | |||||||||||||||
注:阻燃電纜在原型號前加“ZR”，耐火電纜在原型號前加“NH”。
代號名稱和含義：
項目 | 代號 | 說明 |
系列代號 | DJ | 計算機電纜 |
導體鍍層 | Y | 鍍銀 |
絕緣材料 | F | FEP***高工作溫度200℃ |
屏蔽材料 | P1 | 鍍錫銅絲編織 |
護套材料 | F | FEP***高工作溫度200℃ |
鎧裝材料 | 22 | 鋼帶鎧裝 |
規格 | - | 芯數×導體截面（N×S） |
導體種類 | A | 單股導體 |
